소프트웨어 아키텍처 101 - CHAPTER 11 파이프라인 아키텍처 스타일
파이프라인 아키텍처(pipeline architecture, 파이프와 필터(pipes and filters 아키텍처라고도 함)는 소프트웨어 아키텍처에서 끊임없이 등장하는 기본적인 아키텍처 스타일입니다. 개발자와 아키텍트가 기능을 개별 파트로 분리하기로 결정하는 순간부터 이 패턴이 수반됩니다.
11.1 토플로지

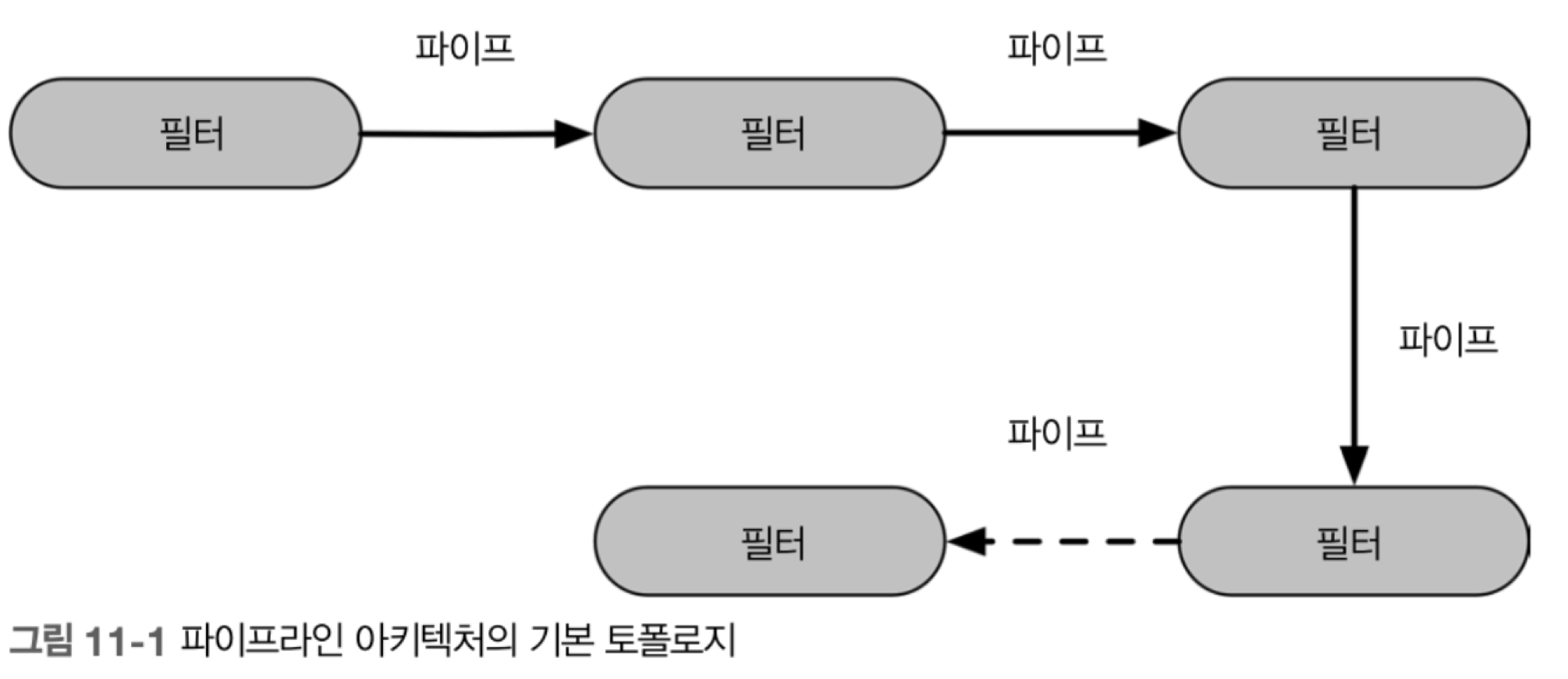

파이프라인 아키텍처는 다수의 파이프로 필터로 구성됩니다[그림 11-1].
파이프와 필터는 특정한 방식으로 조정되며, 보통 필터 간 단방향 통신은 점대점 방식으로 구성합니다.
11.1.1 파이프
파이프(pipe)는 한 소스에서 입력을 받아 다른 소스로 출력을 내는, 필터 간 통신 채널입니다. 파이프는 성능상 이유로 보통 단방향, 점대점 방식으로 구성합니다. 파이프를 오가는 페이로드의 데이터는 어떤 포맷이라도 가능하지만, 아키텍트는 고성능에 유리한 적은 양의 데이터를 선호합니다.
11.1.2 필터
필터(filter)는 자기 완비형(self-contained)이고, 다른 필터와 독립적이며, 일반적으로 무상태성(stateless)입니다. 필터는 한 가지 태스크만 수행하므로 복합 태스크는 여러 필터를 이어붙여 처리하면 됩니다.
프로듀서(producer)
프로세스의 시작점입니다. 아웃바운드(outbound)만 있어서(즉, 들어오는(inbound) 트래픽은 없고 나가는(outbound) 트래픽만 있기 때문에) 소스(source)라고도 합니다.
변환기(transformer)
입력을 받아 필요시 일부 또는 전체 데이터를 변환한 수, 그 결과를 아웃바운드 파이프로 전달합니다. 함수형 프로그래밍의 열혈팬들은 이 기능을 맵(map)이라고 부릅니다.
테스터(tester)
입력을 받아 하나 이상의 기준(criteria)에 대해 테스트를 하고 그 결과에 따라 필요시 결과를 생산합니다. 함수형 프로그래머는 이 기능을 리듀스(reduce)라고 부릅니다.
컨슈머(consumer)
파이프라인 흐름의 종착역입니다. 컨슈머는 파이프라인 프로세스의 최종 결과를 데이터베이스에 저장하거나 유저 인터페이스 화면에 표시합니다.
예제
1
2
3
4
5
6
tr -cs A-Za-z ‘ \n |
tr A-Z a-z |
sort |
uniq -c |
sort -rn |
sed ${l}q
이 쉘 스크립트는 텍스트 데이터를 처리하여 각 단어의 빈도를 계산하고, 빈도순으로 정렬하여 상위 몇 개의 단어를 출력하는 작업을 수행합니다. 이 과정은 여러 개의 필터와 파이프를 통해 데이터를 단계별로 처리하는 파이프라인 아키텍처 스타일과 유사합니다. 각 명령어가 필터로 작동하며, 파이프(|)는 이 필터들을 연결하는 통신 채널 역할을 합니다. 이를 위에서 설명한 파이프와 필터 개념을 적용해 설명하면 다음과 같습니다:
- tr -cs ‘A-Za-z’ ‘\n’ (필터: 변환기)
- 이 필터는 텍스트에서 알파벳 문자(A-Z, a-z)가 아닌 문자를 공백으로 변환하고, 연속된 공백을 하나의 공백으로 줄입니다. 그런 다음, 단어 단위로 텍스트를 나누어 각 단어를 새로운 줄에 위치시킵니다.
- 역할: 입력된 텍스트를 단어별로 구분하여 파이프라인의 다음 단계로 보낼 준비를 합니다.
- tr ‘A-Z’ ‘a-z’ (필터: 변환기)
- 이 필터는 모든 대문자를 소문자로 변환하여 대소문자 차이에 관계없이 동일한 단어로 취급되도록 합니다.
- 역할: 데이터를 일관된 형식(소문자)으로 변환하여 후속 필터가 쉽게 처리할 수 있도록 합니다.
- sort (필터: 변환기)
- 이 필터는 데이터를 알파벳 순으로 정렬합니다. 이 단계에서는 각 단어가 줄 단위로 나뉘어 있어, 동일한 단어들이 인접하게 정렬됩니다.
- 역할: 동일한 단어를 그룹화하여, 다음 단계에서 중복된 단어를 세기 쉽게 만듭니다.
- uniq -c (필터: 테스터)
- 이 필터는 연속된 중복 단어의 개수를 세어 각 단어가 텍스트에 몇 번 등장했는지 계산합니다.
- 역할: 각 단어의 빈도를 계산하여 데이터를 요약합니다.
- sort -rn (필터: 변환기)
- 이 필터는 단어의 빈도수를 기준으로 내림차순으로 정렬합니다.
- 역할: 빈도가 높은 단어가 상위에 위치하도록 데이터를 재정렬합니다.
- sed ${l}q (필터: 컨슈머)
- 이 필터는 상위 l개의 단어만 출력하고 나머지 데이터를 무시합니다.
- 역할: 최종 결과를 출력하여 파이프라인의 결과물을 제공합니다.
전체 프로세스 요약
- 프로듀서: 입력 파일이나 텍스트 스트림.
- 변환기:
tr명령어들(대소문자 변환 및 비알파벳 문자 처리),sort(정렬). - 테스터:
uniq -c(단어 빈도 계산). - 컨슈머:
sed ${l}q(결과 출력).
이 스크립트는 파이프라인 아키텍처의 원칙에 따라 각 필터(명령어)가 독립적으로 동작하며, 데이터를 단계별로 처리하여 최종적으로 상위 l개의 단어와 그 빈도를 출력하는 역할을 수행합니다.
11.2 예제

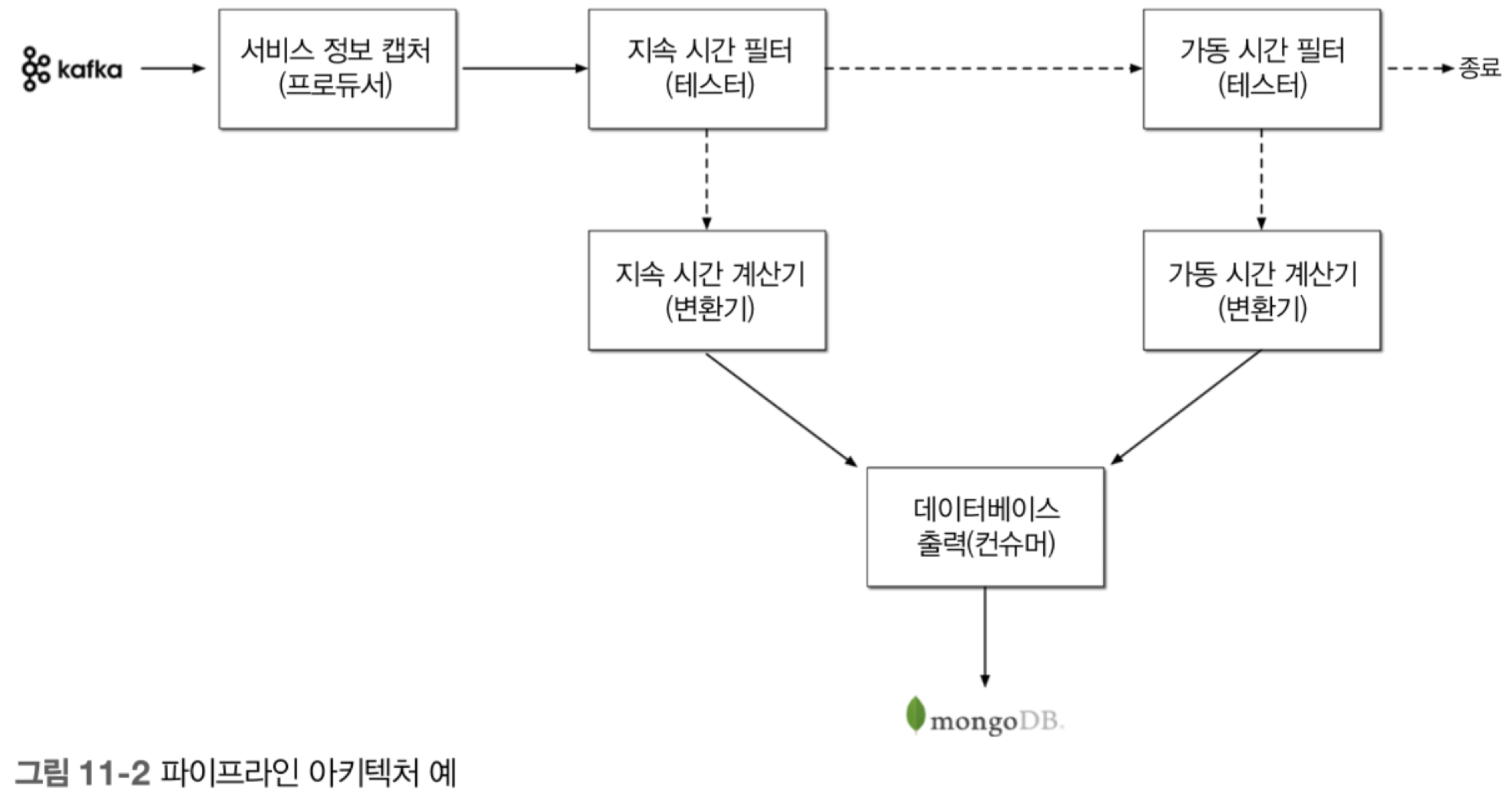

다양한 서비스의 텔레메트리(telemetry, 원격 계측) 정보를 아파치 카프카에 스트리밍하는 예제입니다.
- 서비스 정보처리 캡처(프로듀서) 필터는 카프카 토픽을 구독하여(subscribe) 서비스 정보를 받아 이 데이터를 지속 시간 필터라는 테스터 필터에 보내고 카프카에서 받아온 데이터가 서비스 요청 지속 시간(밀리초)과 연관되어 있는지 판단합니다.
- 지속 시간 필터는 데이터 검증 후 필요시 다음 파이프에 보내는 작업만 합니다. 만약 데이터가 서비스 요청 지속 시간(밀리초)과 관련이 있으면 지속 시간 필터는 이 데이터를 지속 시간 계산기(변환기) 필터로 전달하고, 관련이 없으면 가동 시간 필터(테스터)로 보내 데이터가 가동 시간 메트릭과 관련이 있는지 체크합니다.
- 가동 시간 메트릭과 관련이 없으면, 해당 데이터는 이 특정한 처리 흐름에 아무 쓸모가 없으므로 파이프라인은 즉시 종료됩니다. 가동 시간 메트릭과 관련이 있으면 가동 시간 계산기(변환기) 필터로 보내 해당 서비스의 가동시간 메트릭을 계산합니다.
- 두 변환기는 수정된 데이터를 데이터베이스 출력 컨슈머로 보내 몽고DB(MongoDB)에 저장합니다.

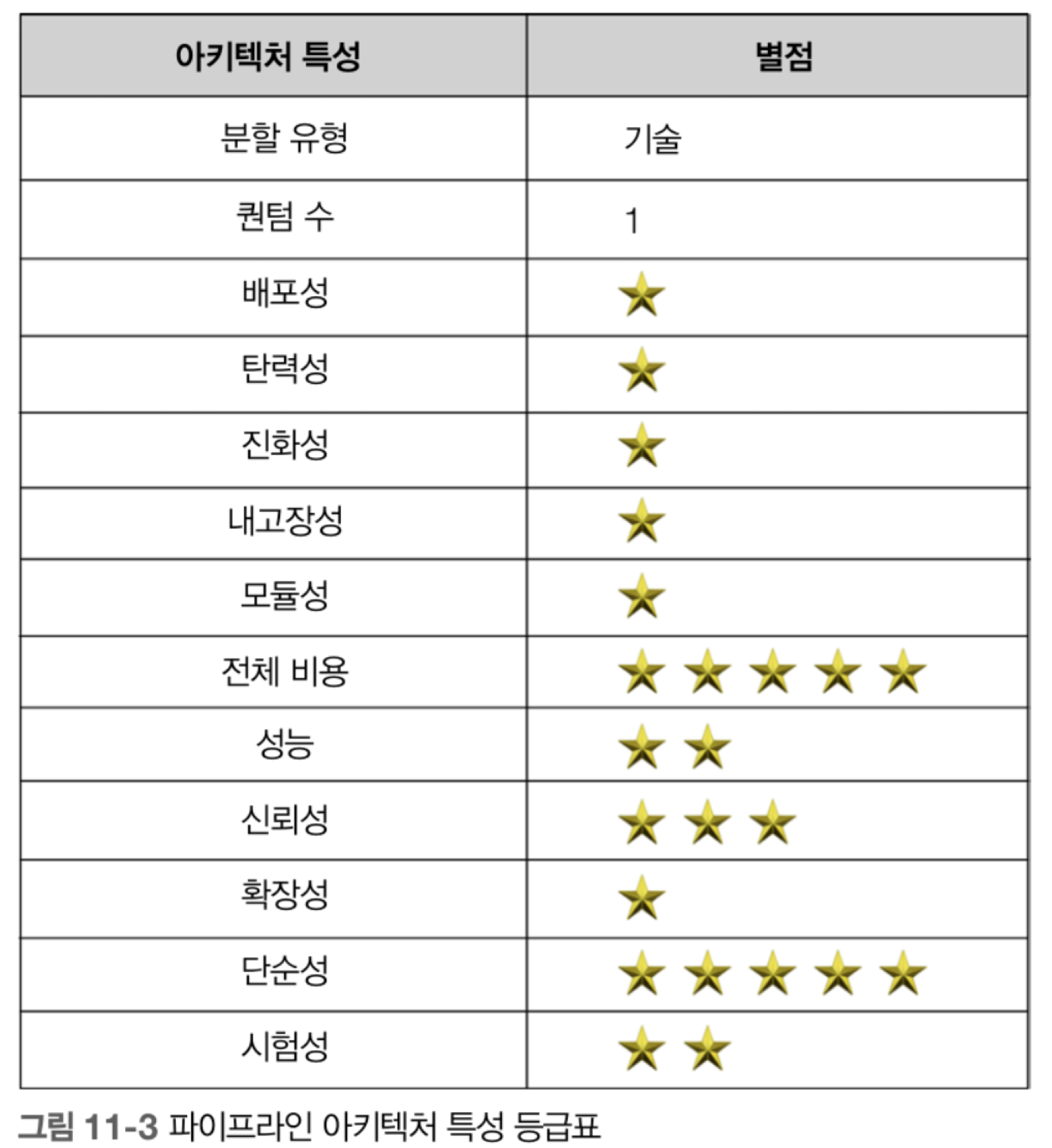

11.3 아키텍처 특성 등급
파이프라인 아키텍처 스타일은 애플리케이션 로직을 필터 타입(프로듀서, 테스터, 변환기, 컨슈머)에 따라 나누는, 기술 분할 아키텍처입니다. 또 파이프라인 아키텍처는 보통 모놀리식 형태로 구현/배포하므로 아키텍처 퀀텀은 언제나 1입니다.
이 아키텍처의 주요 장점은 모듈성과 결부된 전체 비용 및 단순성입니다. 이 아키텍처는 원래 모놀리식에 가깝기 때문에 분산 아키텍처 스타일에 수반되는 복잡도가 없고, 단순해서 알기 쉽고 구축 및 유지보수 비용도 비교적 적게 듭니다. 다양한 필터 타입과 변관기 간의 관심사를 분리함으로써 아키텍처 모듈성을 확보할 수 있고 필터를 교체/수정하더라도 다른 필터에는 아무런 영향도 미치지 않습니다.
요약
11.1 토폴로지
- 파이프라인 아키텍처는 파이프와 필터로 구성되며, 필터 간 통신은 단방향, 점대점 방식으로 이루어짐.
11.1.1 파이프
- 파이프는 한 소스에서 입력을 받아 다른 소스로 출력을 내는 통신 채널로, 보통 단방향 점대점 방식으로 구성됨.
11.1.2 필터
- 필터는 자기 완비형, 무상태성으로, 한 가지 태스크만 수행하며 다른 필터와 독립적으로 동작함.
- 프로듀서: 프로세스의 시작점, 소스 역할을 수행.
- 변환기: 입력 데이터를 변환하여 다음 파이프로 전달.
- 테스터: 입력 데이터를 기준에 따라 테스트하여 필요한 경우 결과를 생성.
- 컨슈머: 파이프라인의 종착점으로, 최종 결과를 데이터베이스나 화면에 출력.
11.2 예제
- 텔레메트리 정보 스트리밍 예제: 다양한 서비스 정보를 카프카에 스트리밍하는 과정에서 프로듀서, 테스터, 변환기, 컨슈머가 상호작용하여 데이터를 처리하고 저장함.
11.3 아키텍처 특성 등급
- 파이프라인 아키텍처의 장점: 모듈성과 단순성 덕분에 비용이 낮고 유지보수가 용이하며, 필터 간의 독립성으로 인해 아키텍처가 모듈화되어 있음.
- 단점: 모놀리식 구현 및 배포로 인한 제한이 존재.
